Устройство кулера для воды

Принцип работы

Рассмотрим устройство кулера. Он состоит из следующих составных частей:

• резервуары для холодной и горячей воды;
• соединительные патрубки;
• диспенсер;
• компрессор (в компрессорных моделях);
• разделительный клапан;
• бутыль из прочного пластика с водой;
• краны для горячей и холодной воды (в некоторых моделях есть также краны для умеренно прохладной и газированной воды).

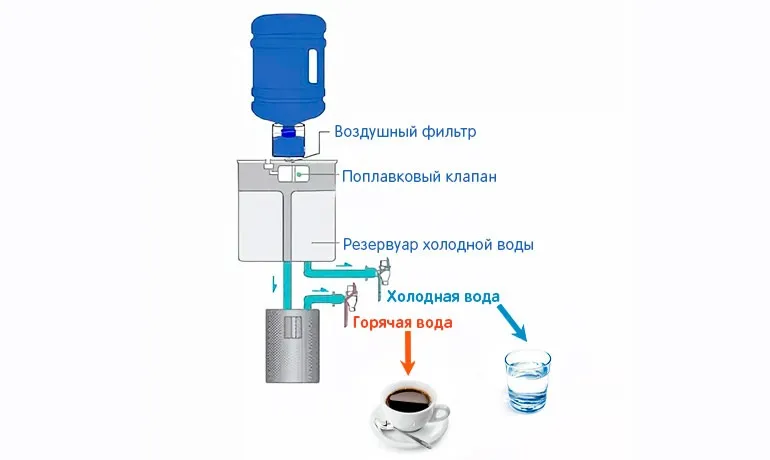

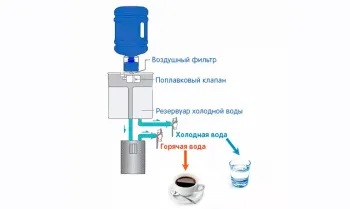

Из пластиковой бутыли жидкость направляется в систему распределения. Сначала наполняется емкость для холодной воды, после чего – осек нагрева. Обратный клапан между двумя баками не позволяет нагретой и охлажденной воде смешиваться. При этом кулер периодически включается в работу, нагревая и охлаждая жидкости в отсеках. Это дает возможность постоянно поддерживать нужную температуру воды.

Нагрев жидкости осуществляется с помощью трубчатого элемента. Вода не доводится до температуры кипения – нагрев прекращается на отметке 98 °C.

Система охлаждения кулера может быть компрессионной и электронной.

Компрессионные кулеры

Устройство охлаждения кулера для воды компрессионного типа аналогично устройству бытового холодильника. В корпусе кулера размещается компрессор, который сжимает хладагент (фреон или другой газ). Именно с помощью этого хладагента производится охлаждение воды в резервуаре.

При этом для облегчения оттока теплого воздуха на задней стенке размещаются решетка радиатора. Ее следует беречь от механических повреждений, чтобы избежать утечки фреона и выхода охладительной системы из строя.

При правильной эксплуатации и регулярном техобслуживании кулер с компрессорной системой охлаждения прослужит долго, и его не нужно будет часто заправлять фреоном.

Преимущества компрессорной охладительной системы:

• производительность – не менее 2-х литров воды в час;
• вода охлаждается до температуры +4°C +10°C;
• при бережной эксплуатации система охлаждения отличается долговечностью;
• устойчивость к температурным перепадам;
• возможность установки встроенного холодильника;
• есть возможность регуляции температуры охлаждения.

К недостаткам классических компрессорных моделей можно отнести следующие моменты:

• большие габариты;
• при работе компрессор издает шум;
• нужно соблюдать осторожность при транспортировке, чтобы не допустить повреждения решетки радиатора.

Кулеры с электронным охлаждением

Устройство кулера для воды с электронной системой охлаждения предполагает использование термоэлектрического модуля, работа которого основывается на эффекте Пельтье, что наглядно показывают схемы устройства кулера для воды.

В конструкцию модуля входят термопары, которые размещаются между пластинами. Электричество подается через термопары, при этом одна из них охлаждается, другая – нагревается. В данной системе обязательным элементом является электрический вентилятор. В электрической схеме оборудования предусматривается также наличие устройства защиты от короткого замыкания.

Преимущества и особенности кулеров с электронным охлаждением:

• компактные размеры – кулер можно устанавливать на столе;
• производительность оборудования составляет около 1 литра в час;
• температура охлаждения жидкости – от +10°C до +15°C;
• в отличие от компрессорных моделей, кулер можно размещать горизонтально при перевозке;
• бесшумная работа оборудования;
• простота эксплуатации.

При использовании электронных кулеров важно обеспечить хорошее кондиционирование помещения. Чистый воздух очень важен, поскольку при загрязнении электрического вентилятора пылью кулер может выйти из строя.

Также для нормальной эксплуатации устройства важна температура воздуха в помещении. Она не должна превышать +26+28°C.

Виды кулеров

1. Напольные. Это – классический вариант оборудования для охлаждения и нагрева чистой воды. Устройство представляет собой небольшой шкаф с двумя кранами (для горячей и холодной воды). Бутыль с питьевой водой может располагаться как сверху, так и снизу. Напольные модели отличаются компрессорным способом охлаждения, который обеспечивает высокую производительность. Ширина напольного кулера составляет около 40 см, высота может быть разной, в зависимости от конструкции и наличия дополнительных отсеков (например, встроенного холодильника).
2. Настольные. Такие модели отличаются компактными размерами и прекрасно подходят для установки в жилых домах и квартирах. Устанавливать такие кулеры можно на стол, подоконник или любую горизонтальную поверхность. Компактные размеры обеспечиваются благодаря электронной системе охлаждения. Напольные кулеры могут оснащаться относительно небольшими бутылями с водой объемом 5-11 литров.
3. Встраиваемые. Кулеры данного типа могут быть встроены в кухонный гарнитур или специальные стеновые ниши. Бутыль с питьевой водой может при этом располагаться за дверцами кухонного шкафа. С устройством бутыль соединяется посредством гибкого шланга.
4. Проточные. Эти кулеры не имеют бутыли для воды, а соединяются сразу с системой водопровода и оснащаются системами очистки. В таких системах могут использоваться угольные, ультрафильтрационные, осадочные фильтры.
5. С газацией. Устройства оборудуются сатуратором или карбонизатором для насыщения питьевой воды углекислым газом, который подается из специальных баллонов. Стандартно, в одном баллоне содержится около 5-ти литров углекислого газа, что позволяет получить около 180-200 литров воды с газом.

Чтобы обеспечить более длительную эксплуатацию кулера, рекомендуется вынимать штекер из розетки, если оборудование не эксплуатируется более трех дней.
